2.1.3. Acondicionamiento: divisor de tensión, amplificador de carga, amplificador de transconductancia

Los sensores capacitivos presentan una situación particular que deben ser alimentados con una señal alterna de excitación. Como se prefiere una capacidad censora menor a 100 pF, la frecuencia oscilará entre 10 kHz y 100 MHz

Los circuitos de acondicionamiento dependerán de si el sensor es simple o diferencial.

Para el caso de condensador simple se tiene.

CIRCUITO LINEALIZADOR

Este circuito es excitado a corriente constante, por lo que:

Divisor de tensión:

El divisor de tensión es un circuito simple que también se aplica para estos sensores.

Ahora

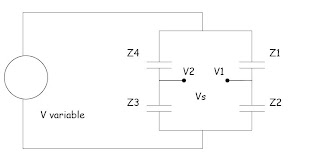

Para eliminar la tensión fija que aparece en un divisor de tensión se prefiere utilizar un puente de sensores.

Si ahora se tiene el caso del condensador diferencial veamos que se tiene. SI se utiliza un divisor de tensión

Entonces:

Lo cual se tiene un componente en comun
