El potenciómetro es un sensor utilizado para medir la variable mecánica desplazamiento, y consiste de un dispositivo con dos partes y tres terminales.
Una de las partes es una resistencia fija descubierta la cual puede ser de carbón o de hilo arrollado.
La otra parte es un contacto móvil que se desplaza por la resistencia fija.
En Teoría, para un conductor cualquiera, su resistencia viene dada por:
Donde:
ρ = Resistividad del material (Ωm)
A = Sección transversal
l = Longitud del conductor.
En la figura siguiente se muestra el modelo de un potenciómetro. Si se denomina x a la distancia recorrida por el curso, la resistencia obtenida será:
El problema de este tipo de sensor es:
a. Varía con la temperatura.
b. Varía con la deformación de la sección transversal, causada por la presión o fuerzas ejercidas sobre el.
c. El contacto del cursor origina desgaste, modificando la sección transversal.

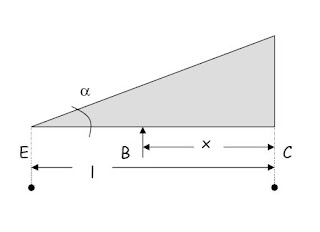

Pueden ser lineales, como la figura mostrada anteriormente, o no lineales como el siguiente:
En este último caso, la resistencia fija entre E y C está formada por una sección triangular variable de hilo arrollado. Este hilo tiene una sección A y diámetro D.
La ecuación de su resistencia es ahora:
Los potenciómetros pueden dar una salida analógica, si la resistencia fija es de carbón, o digital, si la resistencia fija está formada por hilo arrollado.
El potenciómetro se utiliza para medir preferiblemente desplazamientos, conectando el objeto de medición a su cursor. Sin embargo, puede ser utilizado para medir otras variables de forma indirecta, cuando estas generen desplazamientos en otros dispositivos.
Por ejemplo:
a. Se puede utilizar para medir presión, si se conecta el cursor al extremo de un tubo Bourdon.
b. Para medir nivel en líquidos conductores o no conductores.
c. Para medir temperatura si se conecta al extremo de un medidor de bulbo y capilar.
En los casos a y c se utiliza para generar una señal eléctrica. Mientras que en el caso b es el elemento primario.
